MD07012 - Moduł przetwornicy Step-Down 12 V/2,8 A (PL)
From Modig.pl Wiki
Opis

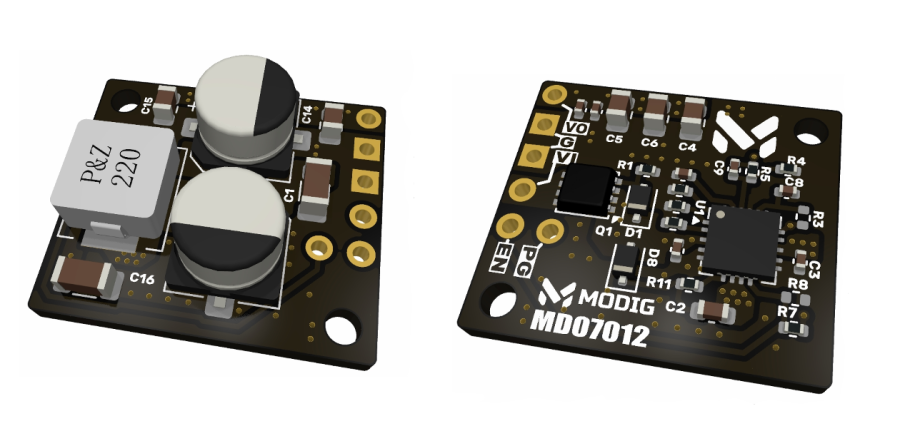

MD07012 - Moduł przetwornicy Step-Down 12 V/2,8 A z układem MP4315
Modig MD07012 to kompaktowy moduł stabilizatora impulsowego z wyjściem 12 V. Przy niewielkich wymiarach: 21x18 mm, zapewnia prąd wyjściowy do 2,8 A. Zawiera zabezpieczenia przed niewłaściwą polaryzacją napięcia wejściowego oraz przed przeciążeniem i przegrzaniem.
Podstawowe cechy i parametry
- Szeroki zakres napięcia wejściowego: 12…42 V
- Maksymalny prąd wyjściowy ciągły: 2 A
- Maksymalny prąd wyjściowy chwilowy: 2,8 A (czas działania zależy od warunków termicznych)
- Napięcie wyjściowe: 12 V ± 5%
- Napięcie wejściowe musi być wyższe o co najmniej 0,5 V od oczekiwanego napięcia wyjściowego
- Przetwornica impulsowa typu MP4315
- Częstotliwość pracy przetwornicy DC/DC: ok. 700 kHz
- Sprawność: ponad 90% przy obciążeniu 2,5 A
- Zabezpieczenie przed przeciążeniem i przegrzaniem
- Wejście EN przełączające stabilizator do trybu standby (pobór prądu poniżej 0,5 mA)
- Wyjście PG sygnalizujące poprawne działanie przetwornicy
- Niewielkie wymiary: 21x18 mm
Wyposażenie standardowe
| Kod | Opis |
|---|---|
| MD07012 |
|
Schemat podłączenia

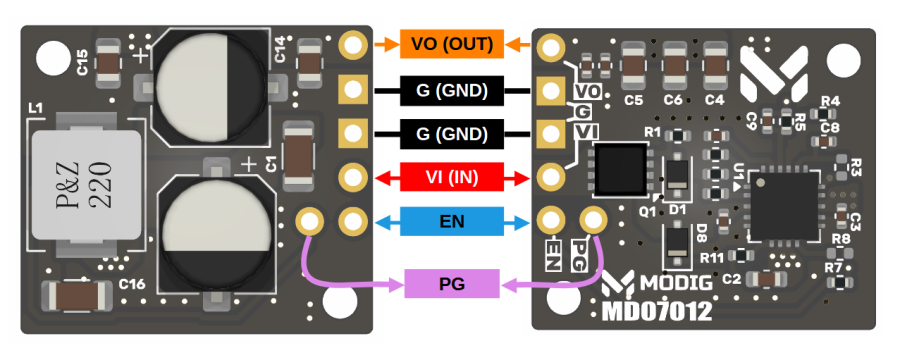

Na krawędzi płytki modułu znajdują się pady z otworami, rozmieszczonymi zgodnie z rastrem 2,54 mm - wejście (VI), wyjście (VO) oraz masa (GND). Można do nich przylutować szpilki goldpin lub przewody dzięki czemu moduł można optymalnie dopasować do docelowej aplikacji.
Wejście EN jest podciągnięte do dodatniego bieguna zasilania (VI) i powoduje uruchomienie stabilizatora zaraz po podłączeniu zasilania (wejście EN może pozostać niepodłączone). Podłączenie masy GND do tego wejścia spowoduje wyłączenie stabilizatora, brak napięcia na wyjściu i znikomy pobór prądu - ok. 0,5 mA.
Wyjście PG (Power Good Indicator) sygnalizuje prawidłowe działanie przetwornicy - wtedy napięcie na nim wynosi ok 5 V. Gdy napięcie na wyjściu PG spadnie do poziomu ok. 0 V, oznacza to nieprawidłowe działanie przetwornicy i/lub brak właściwego napięcia na wyjściu.
Wymiary
Dokładne wymiary modułu to 20,3 × 17,8 mm. Na krawędzi płytki modułu znajdują się pady z otworami, rozmieszczonymi zgodnie z rastrem 2,54 mm. Na płytce znajdują się 2 otwory montażowe o średnicy 2 mm.
