Opis
Przemysłowy konwerter RS485 na USB
Moduł miniaturowego konwertera RS485-USB do zastosowań w automatyce i przemyśle.
Jest łatwy w obsłudze i zapewnia szybką i stabilną komunikację pomiędzy interfejsem USB, a standardem szeregowym RS485.
Bazuje na popularnym układzie CH9101R i zawiera rozbudowane obwody zabezpieczające, dzięki czemu komunikacja jest niezawodna i bezpieczna.
Doskonale sprawdzi się w przemysłowych systemach sterujących i aplikacjach wymagających niezawodności.
Podstawowe cechy i parametry
- Przemysłowy konwerter magistrali RS485-USB
- Kompatybilny ze standardem USB 2.0
- Szybkość transmisji: 300 do 3 Mbps
- Komunikacja typu Half-duplex
- Złącze USB typu USB-A
- Komunikacja typu Half-duplex
- Wbudowane zabezpieczenia przepięciowe
- Trzy diody LED informujące o stanie zasilania (PWR) oraz transmisji danych (TX, RX)
- Wbudowany rezystor terminujący 120Ω
- Złącze magistrali RS485 typu Phoenix Contact MC 3,5 mm (A, B, GND)
- Temperatura pracy: -15°C ~ 70°C
- Obsługuje systemy operacyjne z wbudowanym sterownikiem CDC (bez instalacji) lub wielofunkcyjny, szybki sterownik producenta VCP (Virtual COM Port)
- Wymiary: 48 x 20 x 13 mm
Wyposażenie standardowe
| Kod | Opis |
|---|---|
| Konwerter RS485-USB mini |
|

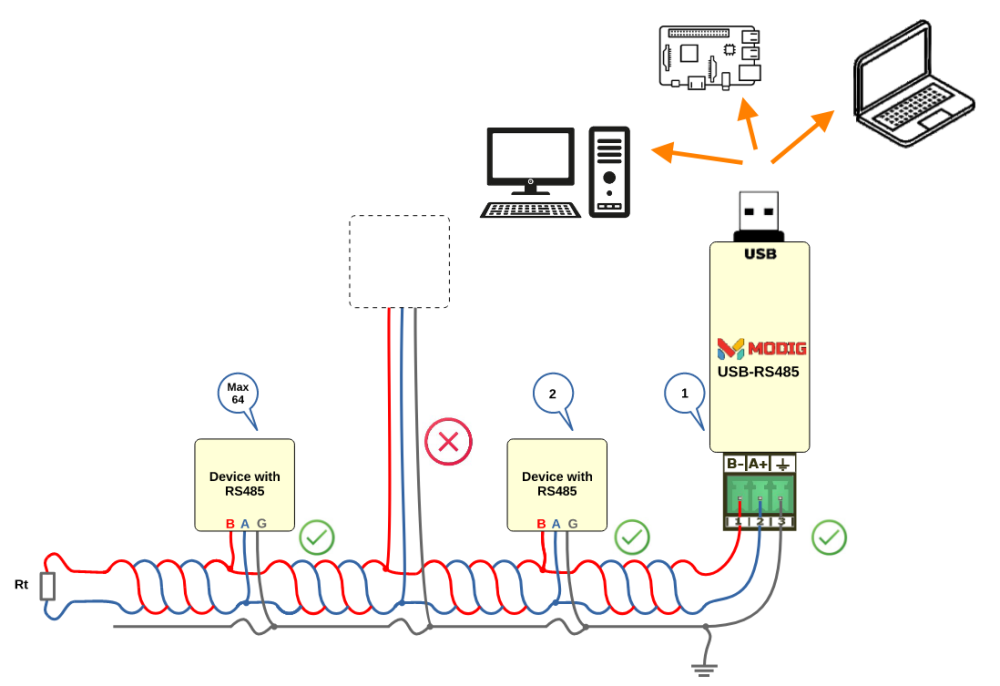

Przykład zastosowania konwertera RS485-USB mini
Kontrolki sygnalizacyjne
| Kontrolka | Funkcja |
|---|---|
| PWR | Sygnalizuje prawidłowe zasilanie konwertera |
| TX | Sygnalizuje przesyłanie danych do magistrali RS485 |
| RX | Sygnalizuje odczyt danych z magistrali RS485 |
